IR 스펙트럼에 세척 용매 증기가 포함되어 있나요? (Are those cleaning solvent vapors in your IR spectrum?)
[오늘의 핵심 미리보기]
Q. ATR 세척에 사용하는 IPA(Isopropanol) 증기가 스펙트럼에 영향을 주고 있는지
어떻게 확인할 수 있을까요?
A. 3700 cm⁻¹ 부근의 비수소결합 O–H 신축 진동 밴드를 확인해 보세요.
ATR 세척에 자주 사용되는 IPA(Isopropanol) 증기가
IR 스펙트럼에 미치는 영향과 확인 방법을 소개합니다.
IPA는 ATR 크리스탈 세척에 널리 사용되는 용매입니다.
아세톤과 같은 일부 용매에 비해 휘발성이 지나치게 높지 않아
샘플 챔버 내부를 증기로 가득 채우는 경우가 적다는 장점이 있습니다.
하지만 IPA 증기가 측정 중 스펙트럼에 영향을 줄 수 있으므로 주의가 필요합니다.
1. 액체 IPA와 IPA 증기 스펙트럼 비교

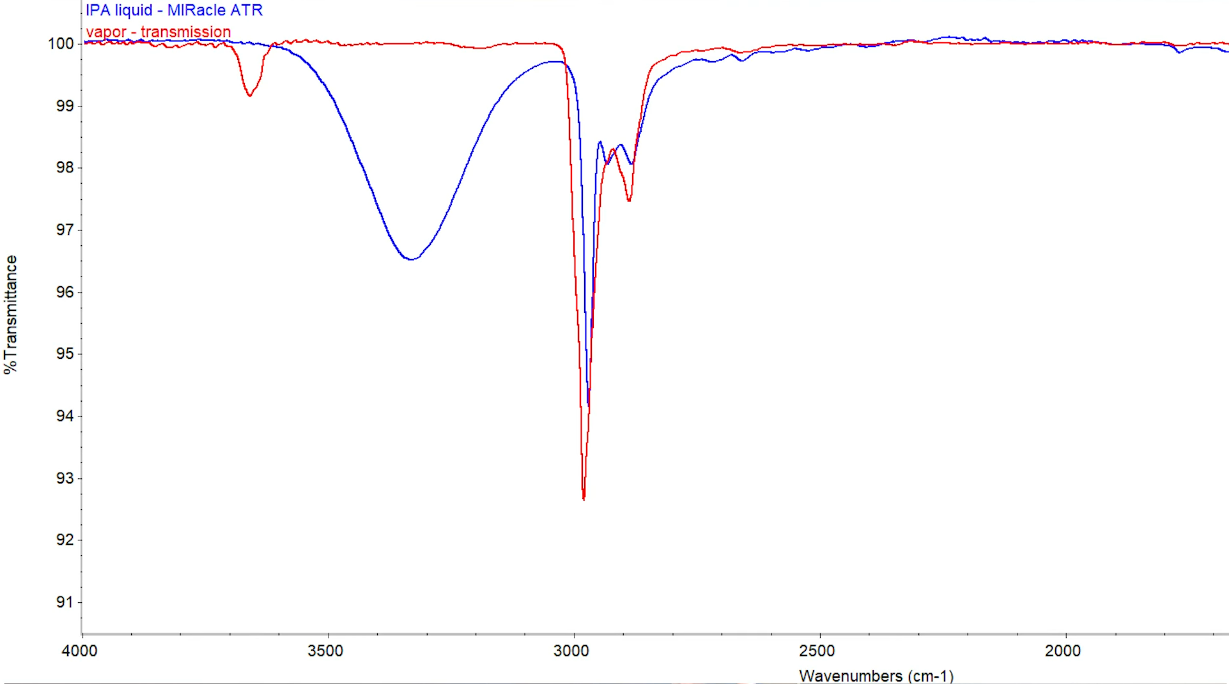

이번 예시에서는 다음 두 가지 스펙트럼을 비교했습니다.
- Miracle 단일 반사 ATR로 측정한 액체 상태의 IPA
- 투과(Transmission) 방식으로 측정한 IPA 증기
2. 주목해야 할 피크
액체 상태와 증기 상태의 스펙트럼을 비교하면,
3700 cm⁻¹ 부근에서 증기 스펙트럼에만 나타나는 밴드를 확인할 수 있습니다.
이 밴드는 비수소결합(non-hydrogen bonded) O–H 신축 진동(O–H Stretch) 에 해당합니다.
즉, 액체 IPA에서는 보이지 않지만 증기 상태의 IPA에서는 나타나는 특징적인 피크입니다.
3. 이 피크가 보인다면?
만약 측정한 스펙트럼이나 백그라운드에서
3700 cm⁻¹ 부근의 밴드가 관찰된다면 IPA 증기의 영향을 의심해 볼 수 있습니다.
이 경우 다음 사항을 확인해 보세요.
✔ 퍼지(Purge) 라인이 정상적으로 연결되어 있는지
✔ 샘플 챔버 내부에 누설(Leak)이 없는지
✔ ATR 크리스탈 세척 시 IPA를 과도하게 사용하지 않았는지
특히 IPA를 너무 많이 사용하면 일부 용매가 ATR 플레이트 아래로 스며들어
증기가 발생할 수 있습니다.
4. 원인 확인 후 제거하기
IPA 증기 피크가 확인되었다면, 원인을 찾아 제거하는 것이 중요합니다.
불필요한 용매 증기를 줄이면 보다 안정적이고 신뢰성 있는 IR 데이터를 얻을 수 있습니다.
따라서 ATR 측정 시
✔ 3700 cm⁻¹ 부근의 특이 피크가 보인다면
✔ IPA 증기의 영향을 의심하고
✔ 퍼지 상태와 세척 조건을 점검해 보시기 바랍니다.
