편심 나사를 이용한 미러 마운트 조절 방법(How to adjust a mirror mount with an eccentric screw)
[오늘의 핵심 미리보기]
Q. VeeMax와 같은 정반사 액세서리의 미러를 조절할 때
일반적인 조절 나사와 다른 점은 무엇일까요?
A. 편심 나사(Eccentric Screw)는 일반적인 나사처럼 앞뒤로 반복해서 돌리는 것이 아니라,
항상 시계 방향으로 돌리면서 에너지가 최대가 되는 지점을 찾아야 합니다.
FTIR 액세서리에서 중요한 역할을 하는
조절식 미러 마운트(Adjustable Mirror Mount)에 대해 알아보겠습니다.
PIKE의 대부분의 중적외선(Mid-IR) 액세서리에는
미러의 위치를 조절할 수 있는 마운트가 사용됩니다.
일반적인 미러 마운트는 조절 나사를 시계 방향 또는 반시계 방향으로 돌려가며
광 에너지 투과량(Energy Throughput)을 최적화할 수 있습니다.
하지만 모든 미러 마운트가 동일한 방식으로 작동하는 것은 아닙니다.
특히 10 Spec과 VeeMax와 같은 정반사(Specular Reflection) 액세서리에는
편심 나사(Eccentric Screw)가 사용되며, 일반적인 조절 나사와는 다른 방법으로 조절해야 합니다.
1. 일반적인 미러 조절 나사
VeeMax의 전면에 있는 틸트 조절(Tilt Adjust) 나사를 먼저 살펴보겠습니다.
이 나사는 일반적인 조절 나사로,
시계 방향과 반시계 방향으로 돌려가며 미러의 위치를 조절할 수 있습니다.

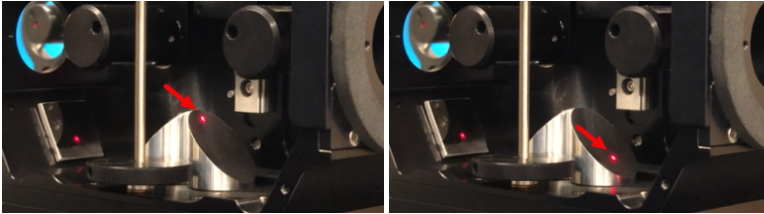

나사를 조절하면 미러 위에서 빔이 앞쪽에서 뒤쪽 방향으로 이동하는 것을 확인할 수 있습니다.
이처럼 일반적인 조절 나사는 양방향으로 조절하면서 최적의 에너지 위치를 찾을 수 있습니다.
2. 편심 나사의 조절 방법

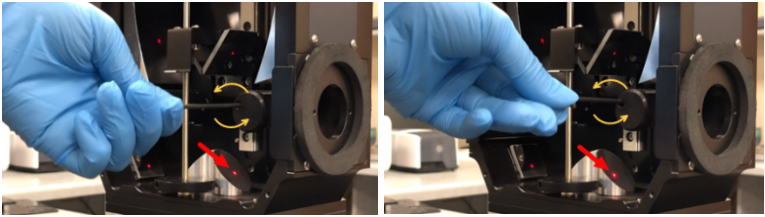

VeeMax의 후면에서 접근할 수 있는 편심 나사(Eccentric Screw)는
일반적인 나사와 작동 방식이 다릅니다.
가장 중요한 포인트는 바로
나사는 앞뒤로 반복해서 돌리지 않고, 항상 시계 방향으로 돌려야 한다는 것입니다.
편심 나사를 시계 방향으로 돌리면 VeeMax의 포물면 미러(Parabolic Mirror) 위에서 빔의 위치가 위쪽과 아래쪽으로 이동하게 됩니다.
즉,
위쪽 → 아래쪽 → 위쪽 → 아래쪽
과 같이 빔이 이동합니다.
3. 에너지의 최대값 확인
미러 조절 과정에서 에너지(Energy)를 모니터링하고 있다면
빔의 위치에 따라 에너지 값이 변하는 것을 확인할 수 있습니다.
편심 나사를 돌리면서 빔이 최적의 위치인 Sweet Spot에 도달하면
에너지가 최대값에 도달합니다.
그 지점을 지나면 에너지가 다시 감소하고,
계속 돌리면 다시 최대값에 도달하는 과정이 반복됩니다.
따라서 편심 나사를 조절할 때는 에너지 값이 최대가 되는 지점을 찾는 것이 핵심입니다.
