3초 만에 완성하는 고분자 필름 제작(How to make a polymer film in less than 3 seconds)
[오늘의 핵심 미리보기]
Q. 단단한 고분자 시료를 FT-IR 투과 측정용 필름으로 쉽게 만들 수 있을까요?
A. PIKE Mini-Plane II를 사용하면 가능합니다.
다이아몬드 블레이드를 시료 표면에 대고 당기는 간단한 방법으로
고분자 필름을 제작할 수 있습니다.
고분자 시료를 FT-IR로 분석할 때 ATR 측정뿐만 아니라
적외선 투과 측정(Transmission Measurement)을 활용할 수 있습니다.
투과 측정을 위해서는 시료를 적절한 두께의 얇은 필름 형태로 제작해야 하는데
단단한 고분자 시료의 경우 얇은 필름을 만드는 과정 자체가 쉽지 않을 수 있습니다.
이러한 고분자 시료의 필름 제작을 간편하게 도와주는 PIKE Mini-Plane II를 소개합니다.
1. 간편한 고분자 필름 제작을 위한 Mini-Plane II
Mini-Plane II는 고분자 시료를 FT-IR 투과 측정에 사용할 수 있는
필름 형태로 제작할 수 있도록 설계된 도구입니다.
Mini-Plane II에는 다이아몬드 블레이드(Diamond Blade)가 장착되어 있습니다.
사용 방법은 매우 간단합니다.
시료 위에 Mini-Plane II를 올려놓은 후,
블레이드가 시료 표면을 지나가도록 뒤쪽으로 당겨주면 됩니다.
복잡한 작업 없이 다이아몬드 블레이드가 시료를 절삭하면서 필름을 만들어주는 방식입니다.
2. Nylon 66 시트로 직접 필름 만들기
실제 Nylon 66 시트를 이용하여 Mini-Plane II의 사용 방법을 보여드립니다.

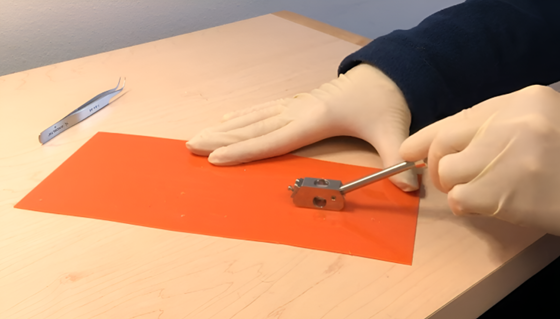

먼저 Nylon 66 시트 위에 Mini-Plane II를 올려놓습니다.

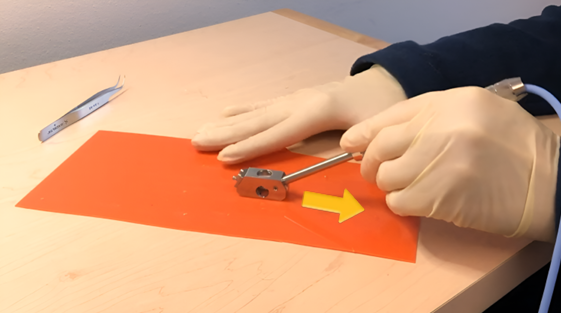

그다음 Mini-Plane II를 뒤쪽으로 당겨주면,
다이아몬드 블레이드가 시료 표면을 지나가면서 필름을 제작합니다
.
단단한 Nylon 66 시료도 이처럼 간단한 동작만으로 필름 형태로 만들 수 있습니다.
3. 약 2 mm 폭의 필름 제작

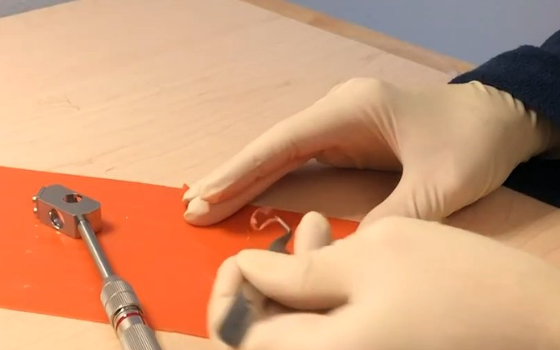

Mini-Plane II를 이용해 Nylon 66을 가공한 후 만들어진 필름을 확인해 보면,
약 2 mm 폭의 필름이 제작된 것을 확인할 수 있습니다.
이렇게 제작된 필름은 이후 FT-IR 투과 측정에 사용할 수 있습니다.
즉, Mini-Plane II를 이용하면
단단한 고분자 시료도 투과 측정에 적합한 형태로 간편하게 준비할 수 있습니다.
