R 투과 스펙트럼에 정현파가 발생하는 이유는 무엇일까요?

​

액체 탈착식 셀(Demountable Liquid Cell) 또는 가스 셀(Gas Cell)과 같이 적외선 투명 윈도우(IR Window)가 필요한 액세서리에 대해 이야기해 보겠습니다.

​

Window의 굴절률이 증가하면 스펙트럼에서 프린징(Pringing) 패턴을 보실 수 있습니다.

​

이는 스펙트럼을 통해 흐르는 정현파일 뿐입니다.

​

평탄한 표면 사이에서 빔이 리코칭되는 두 개의 평행한 표면이 있습니다.

​

이것은 낮은 굴절률의 Window에서는 훨씬 덜 눈에 띕니다.

​

하지만 여러분이 아연 셀렌화(Zinc Selenide) 실리콘 게르마늄이나 사인암페어 같은 더 높은 굴절률의 Window를 사용할수록 파동이 더 두드러지게 됩니다.

​

몇 가지 데이터를 살펴봅시다.

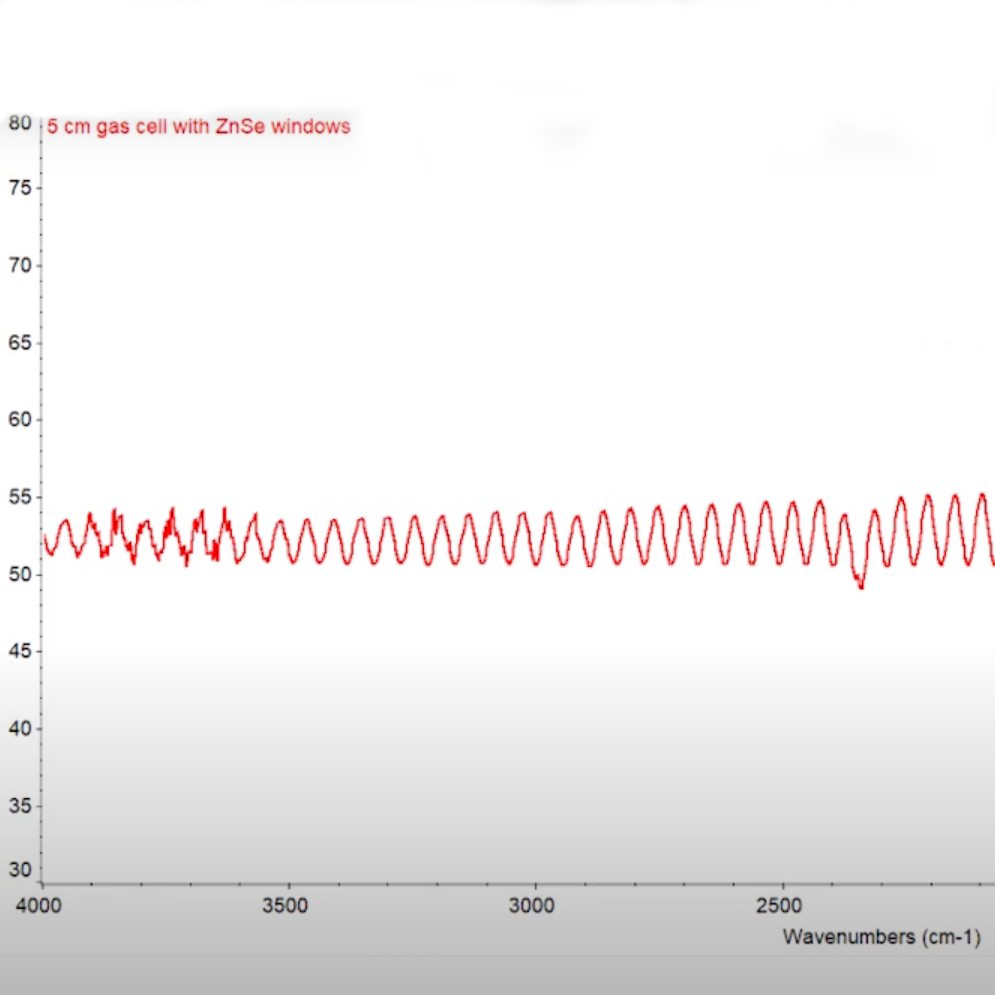

이것은 우리의 5센티미터 스테인리스 스텔스 가스 셀로 수집된 처리량 스펙트럼입니다.

​

두 개의 아연 셀렌화(Zinc Selenide) Window 있습니다.

​

보시다시피 처리량은 약 55%입니다.

​

정현파가 뚜렷합니다.

​

그럼 어떻게 하면 잘 줄일 수 있을까요?

​

여러분이 할 수 있는 한 가지 방법은 낮은 굴절률의 Window를 사용하는 것입니다.

​

또 다른 방법으로는 반사 방지 코팅된 아연 셀렌화물 Window을 사용하는 것이 있습니다.

​

반사 방지 코팅은 셀렌화 아연(Zinc Selenide) 위에 올려진 다층 코팅입니다.

​

스펙트럼의 프린징(Pringing) 패턴을 줄여줍니다.​

​

5센티미터 가스 셀에 단면 반사 방지 코팅된 셀렌화 아연(Zinc Selenide)으로 수집된 스펙트럼을 살펴봅시다.

​

비코팅 셀렌화 아연(Zinc Selenide) Window과 비교하여 두 가지를 확인하실 수 있습니다.

1)훨씬 더 많은 에너지를 가지고 있는 것을 알 수 있습니다.

​

왜냐하면 셀렌화 아연(Zinc Selenide)의 표면으로부터 반사되는 것을 덜 받기 때문입니다.

​

2)프린징 패턴이 상당히 감소한 걸 확인하실 수 있습니다.
